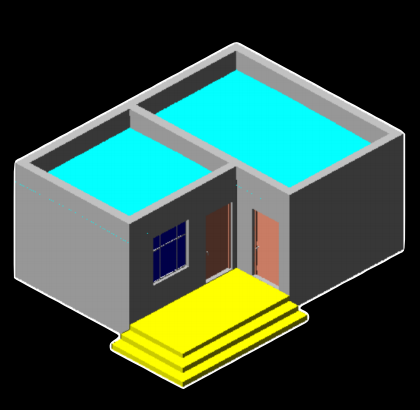

建筑平面图的形成
Formation of Architectural Floor Plans
【Part 01.】

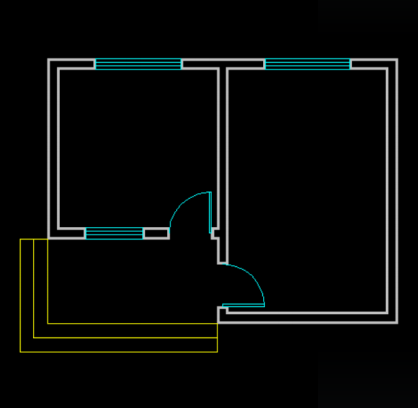

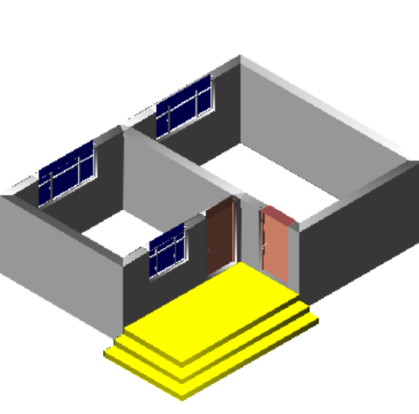

平面图是地图的一种，可以用水平面代替水准面，在这个前提下，可以把测区内的地面景物沿铅垂线方向投影到平面上，按规定的符号和比例缩小而构成的相似图形，称为平面图。
【STEP01】
【STEP02】
【STEP03】

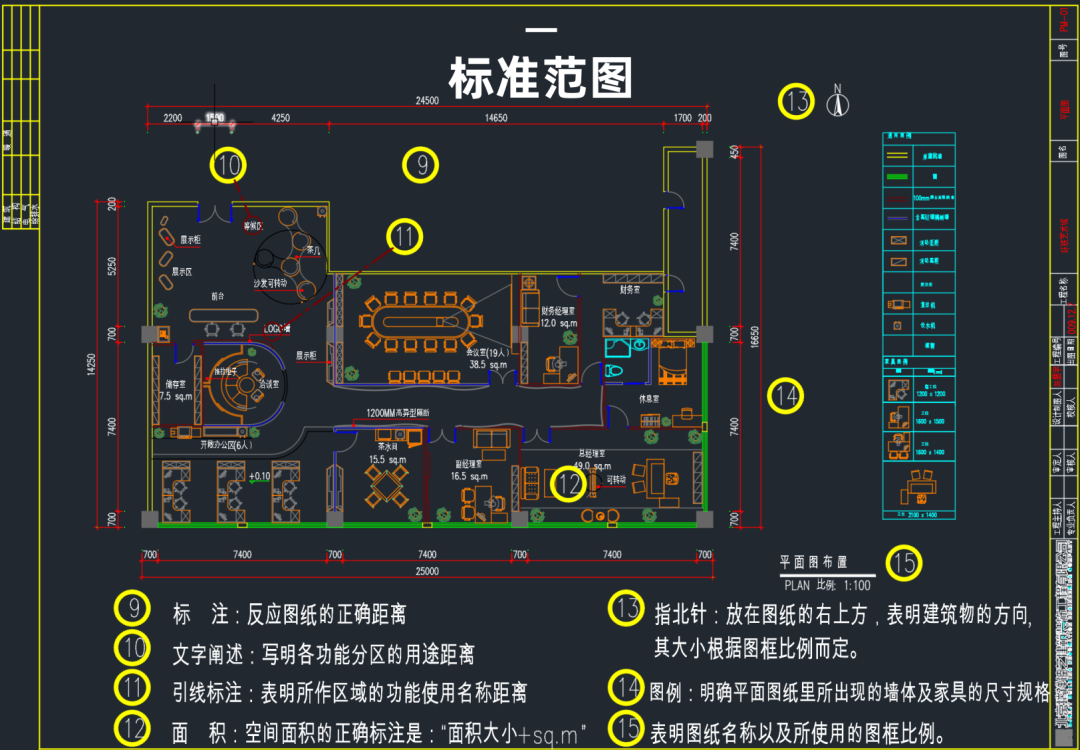

建筑平面图的有关规定
Regulations on Architectural Floor Plans
【Part 02.】
比例：1:50、1:100、1:150、1:200、1:300等
朝向：底层平面图标指北针（其它层平面图上不标朝向）
图线：
• 粗实线——凡是被剖切的主要建筑构造，如承重墙、柱的断面轮廓线，墙、柱断面轮廓线不包括抹灰层的厚度，一般在1:100的平面图中不画抹灰层。
• 中粗线——被剖到的次要建筑构造和未剖到的构配件轮廓线，如窗台、阳台、台阶、楼梯、门的开启方向和散水等。
• 细实线——尺寸线、尺寸界线、图例线、索引符号、标高符号。
• 点画线——中心线、对称线、定位轴线。

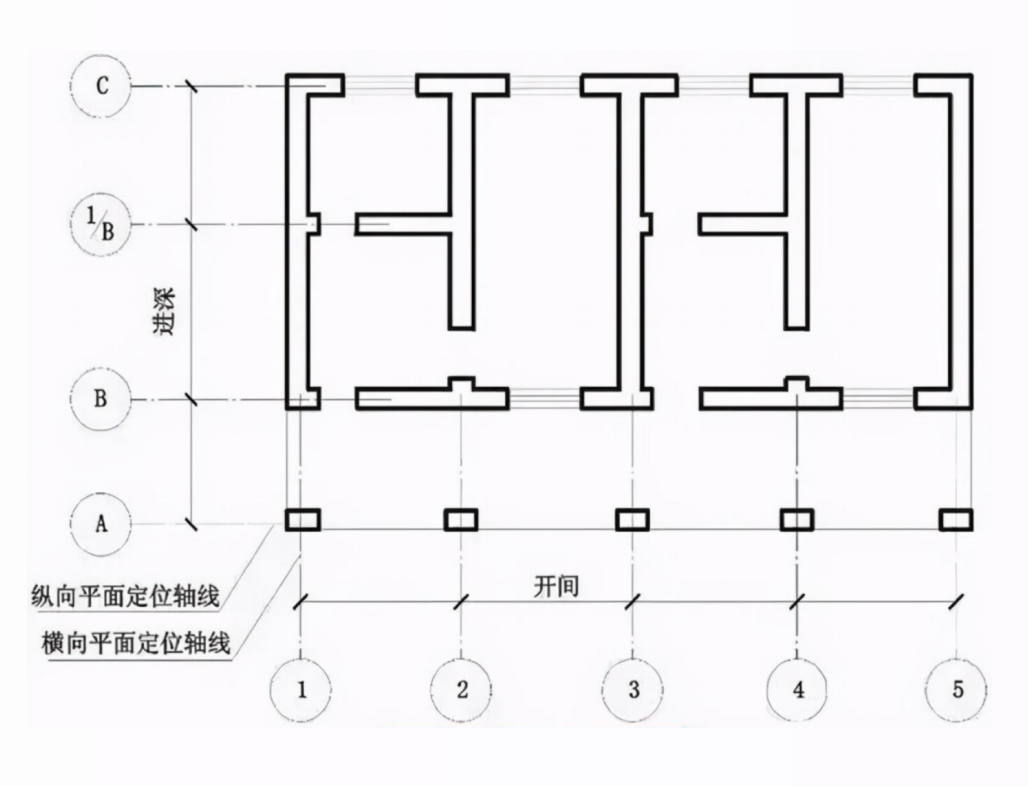

定位轴线：
定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。
• 横向定位轴线编号用阿拉伯数字，自左向右顺序编写；
• 纵向轴线编号用拉丁字母（除I、O、Z外），自下而上顺序编写，
• 对于样图上的轴线编号，若该样图同时适用多根定位轴线，则应同时注
明各有关轴线的编号，如下图所示：
平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。
建筑平面图的绘画步骤
The Drawing Steps of Architectural Floor Plan
【Part 03.】

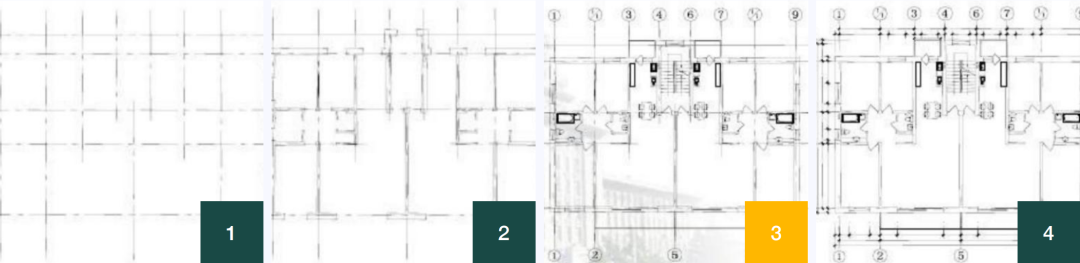

STEP-1：选取比例后，画定位轴线
STEP-2：画出墙柱并确定门窗洞的位置
STEP-3：画出房屋的细部
STEP-4：加深并标注尺寸

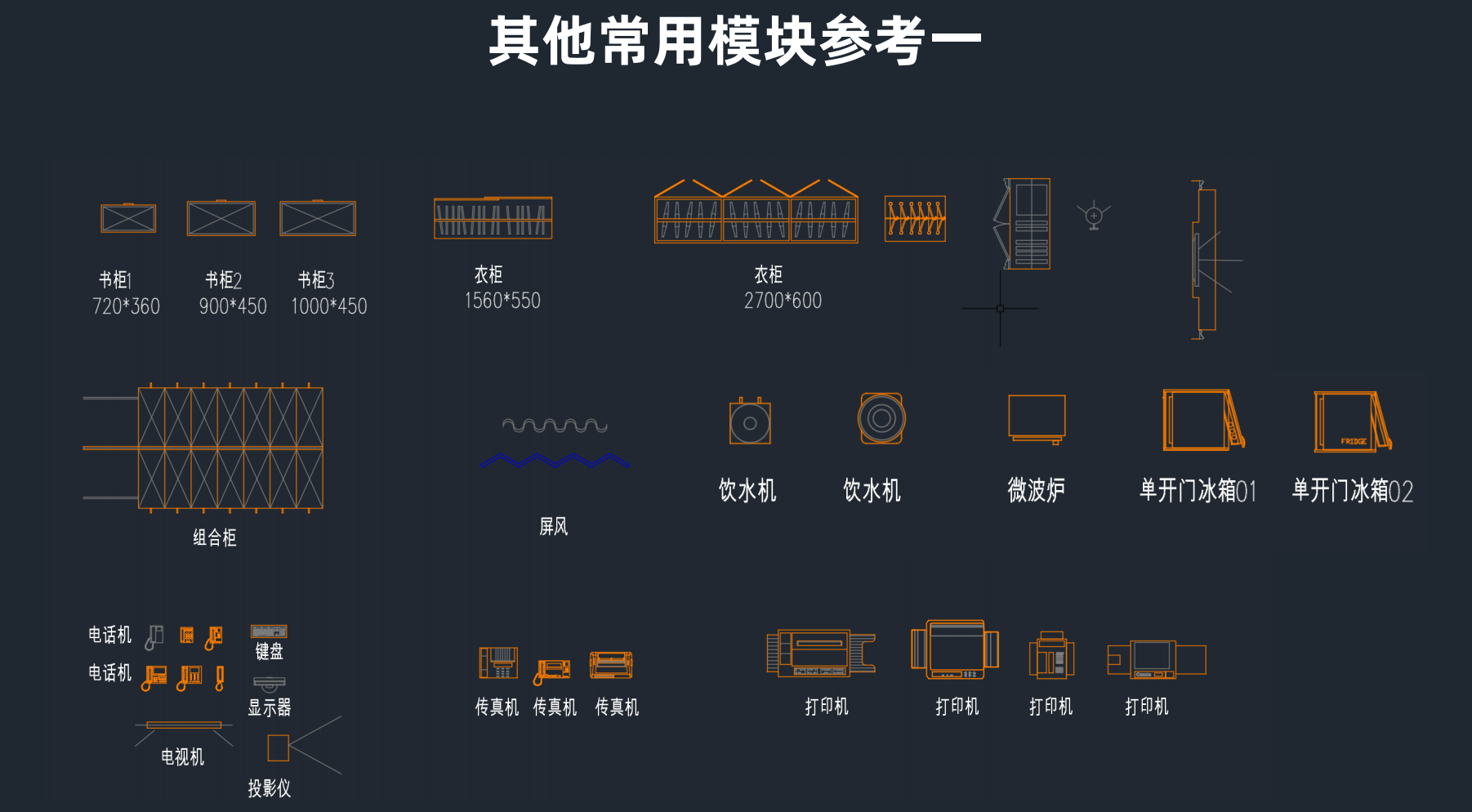

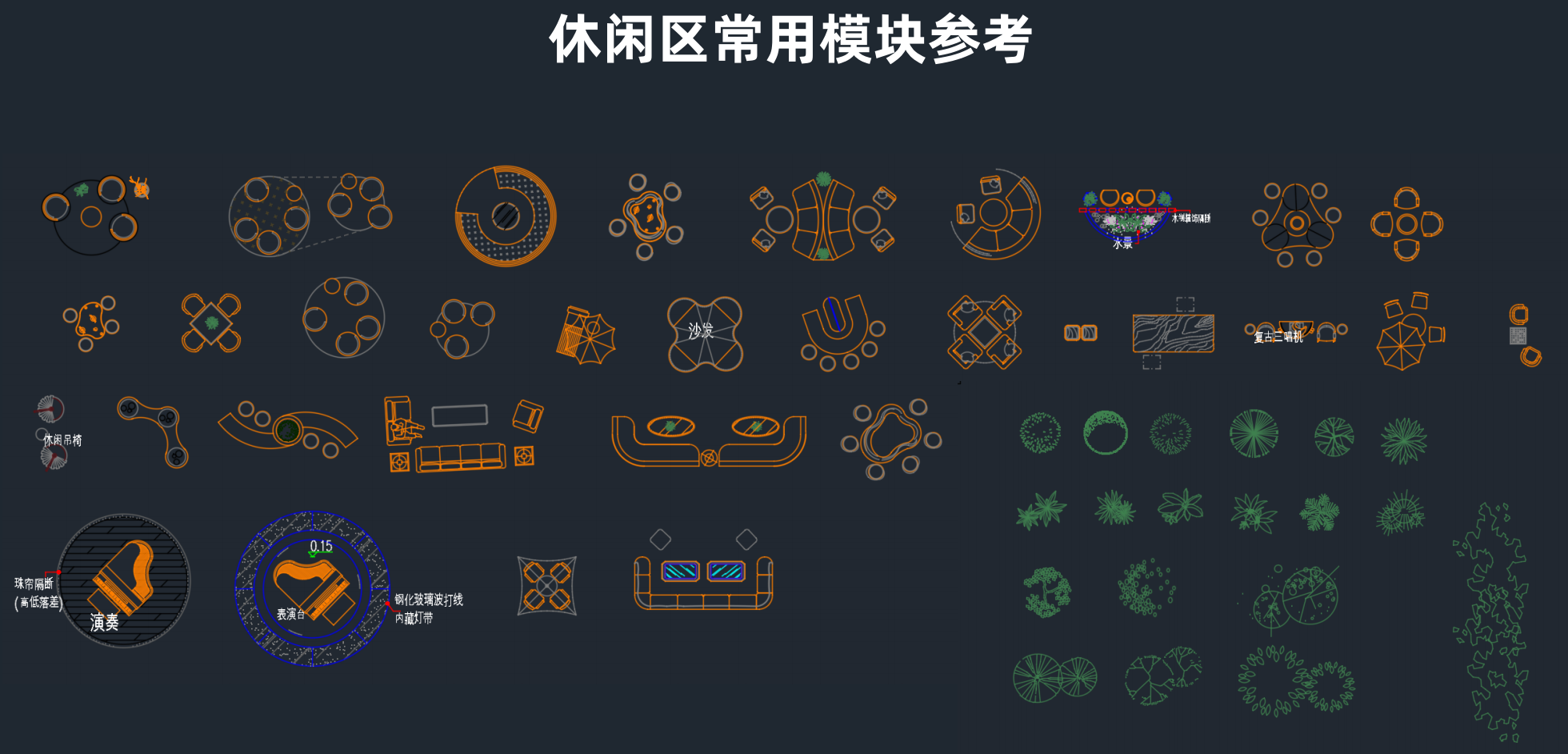

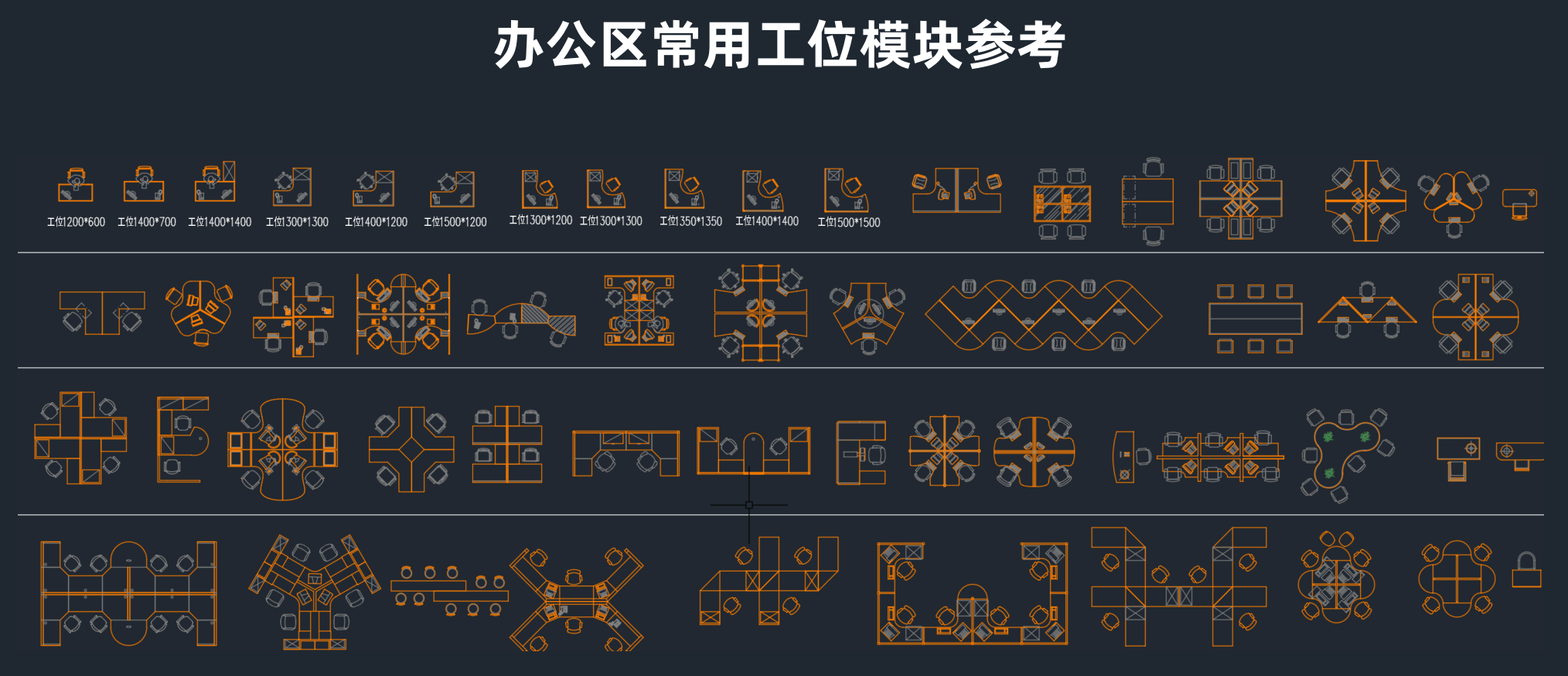

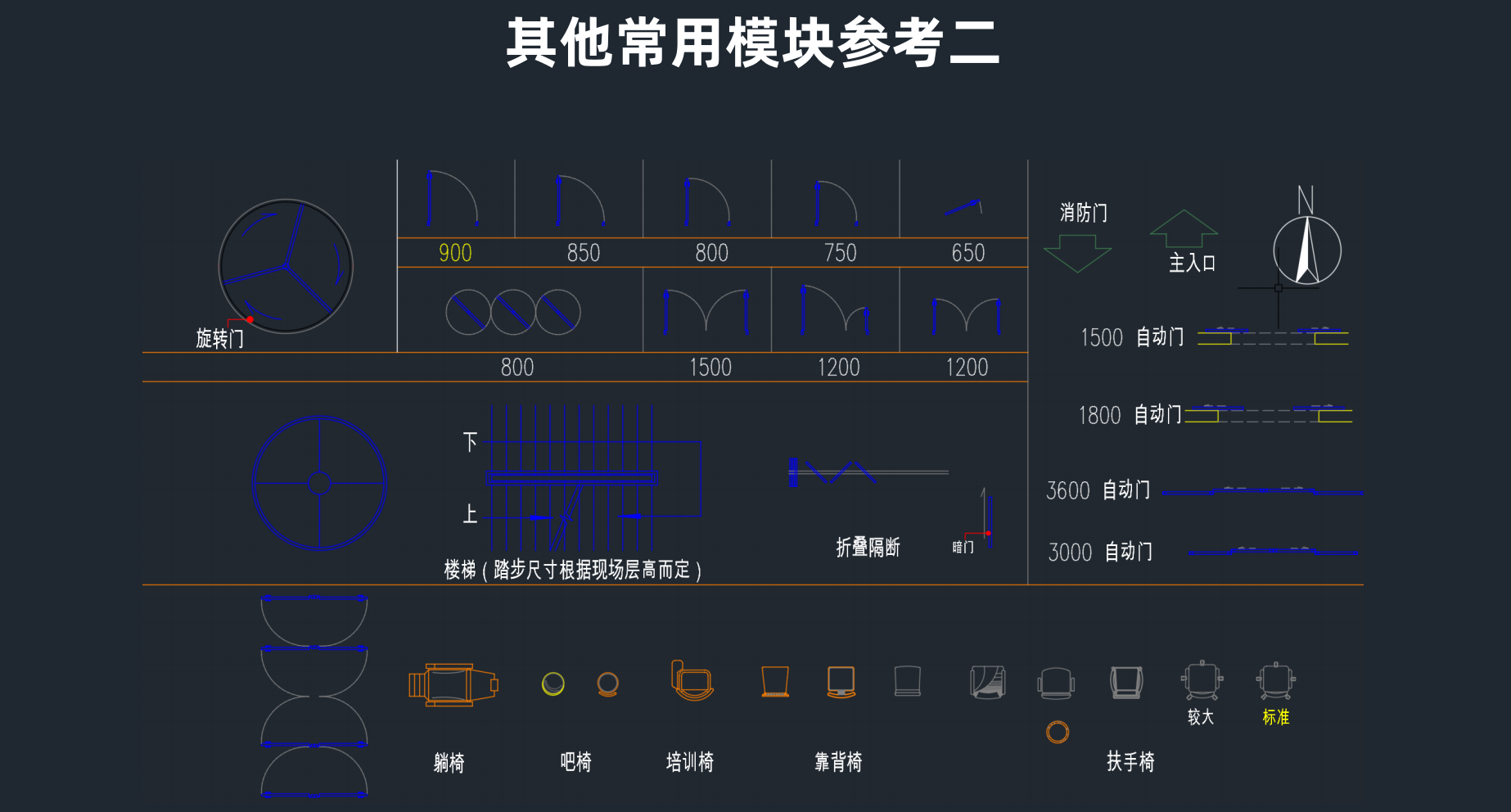

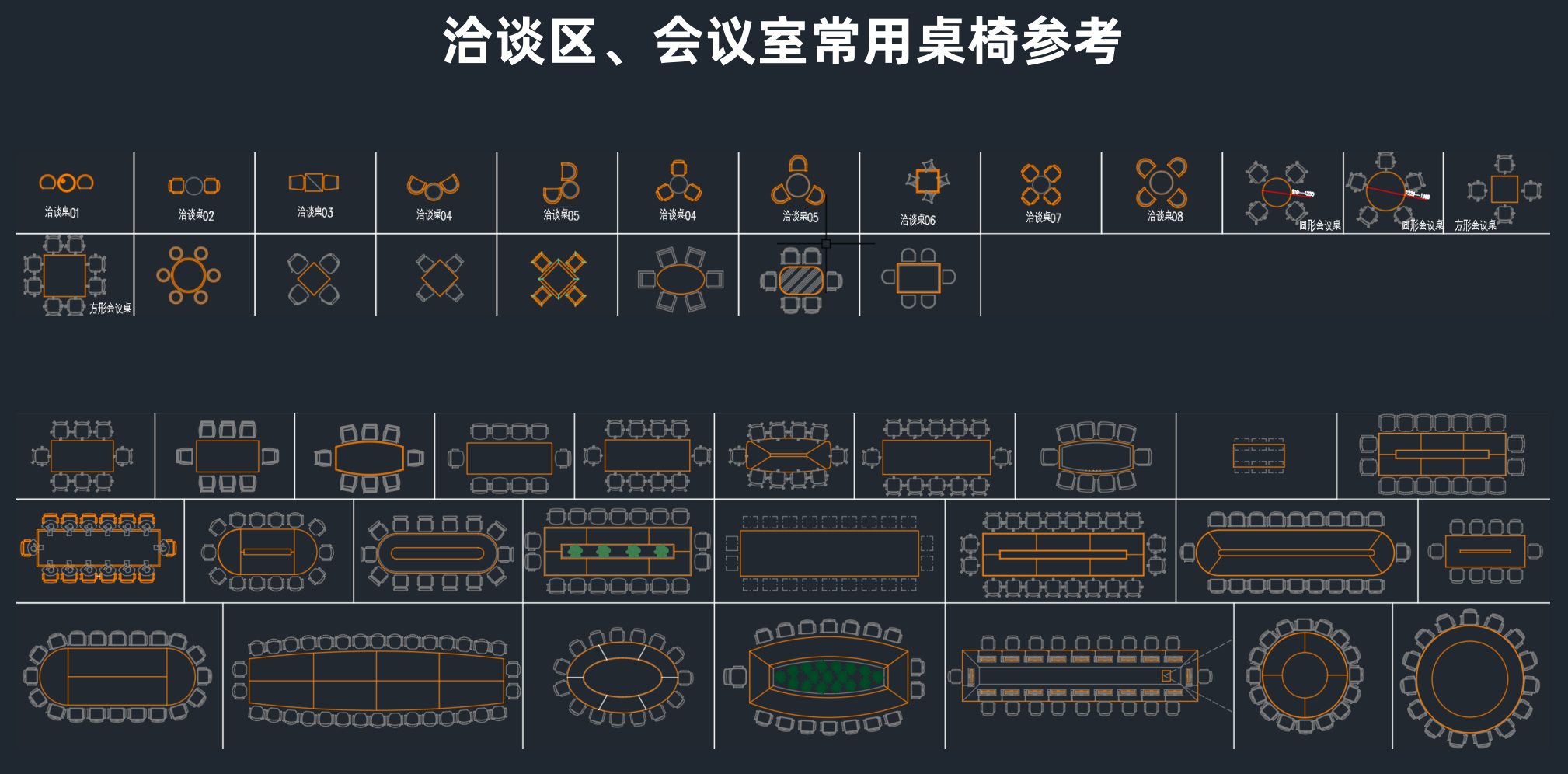

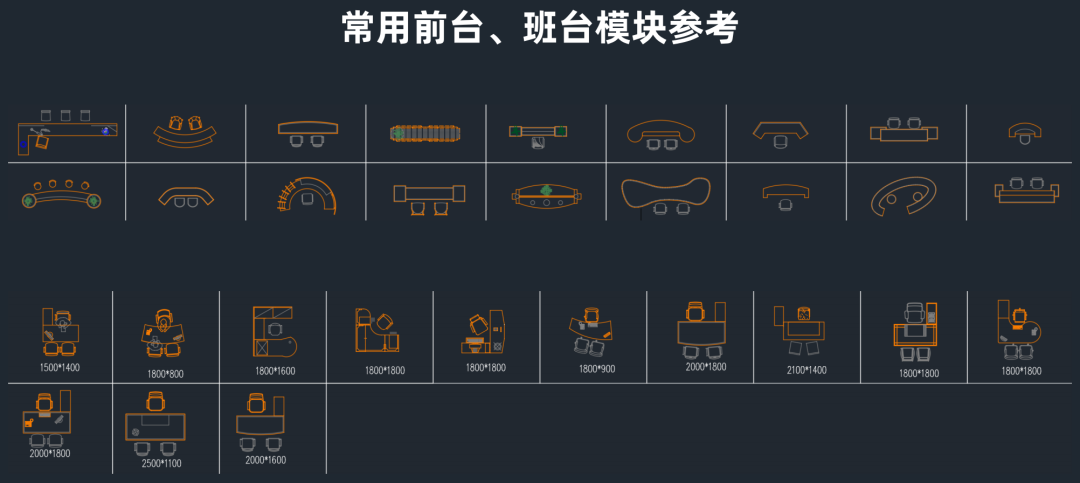

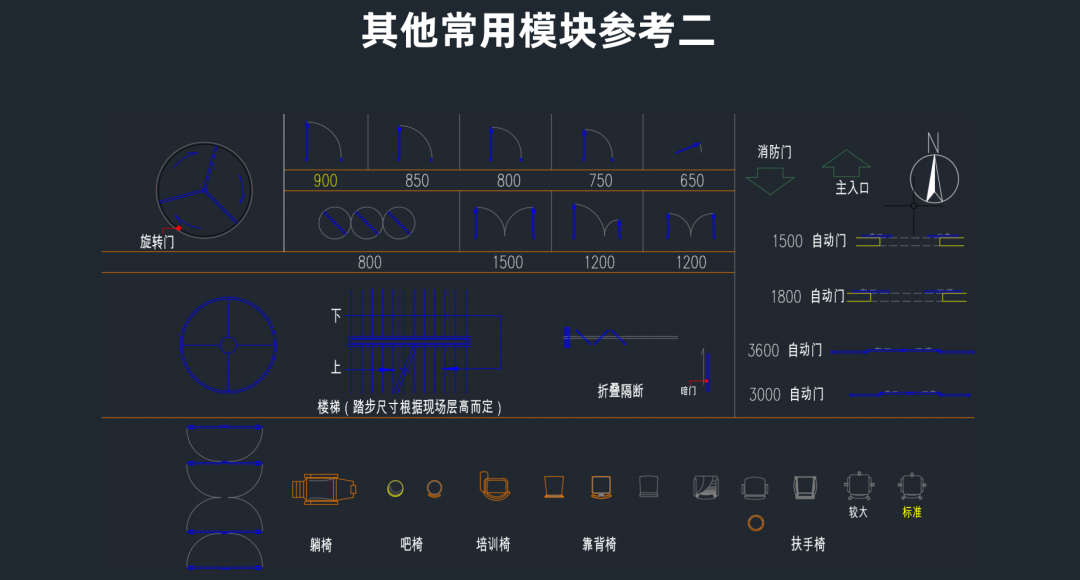

常见元素参考
Common Element Reference
【Part 04.】
左右滑动查看更多

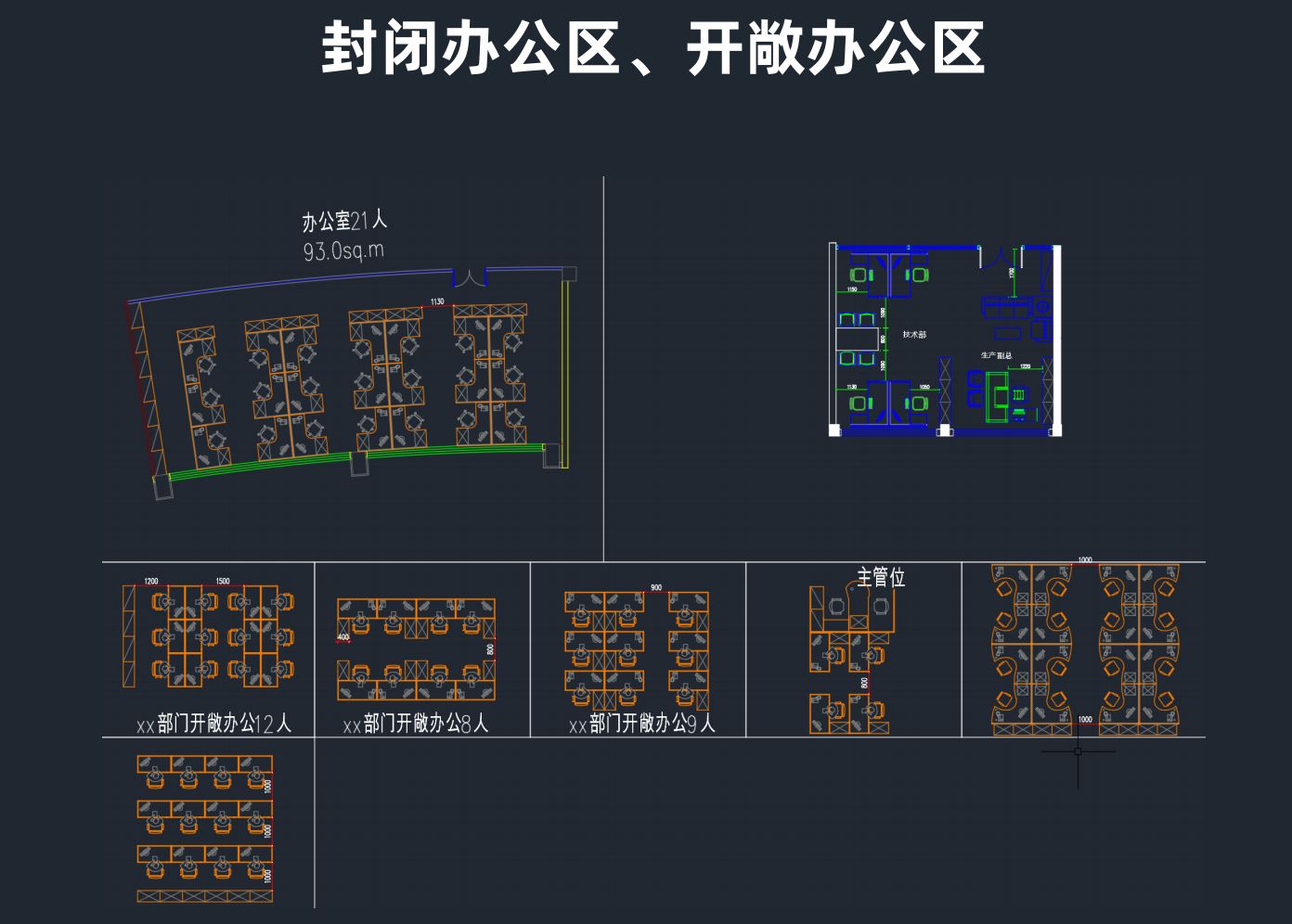

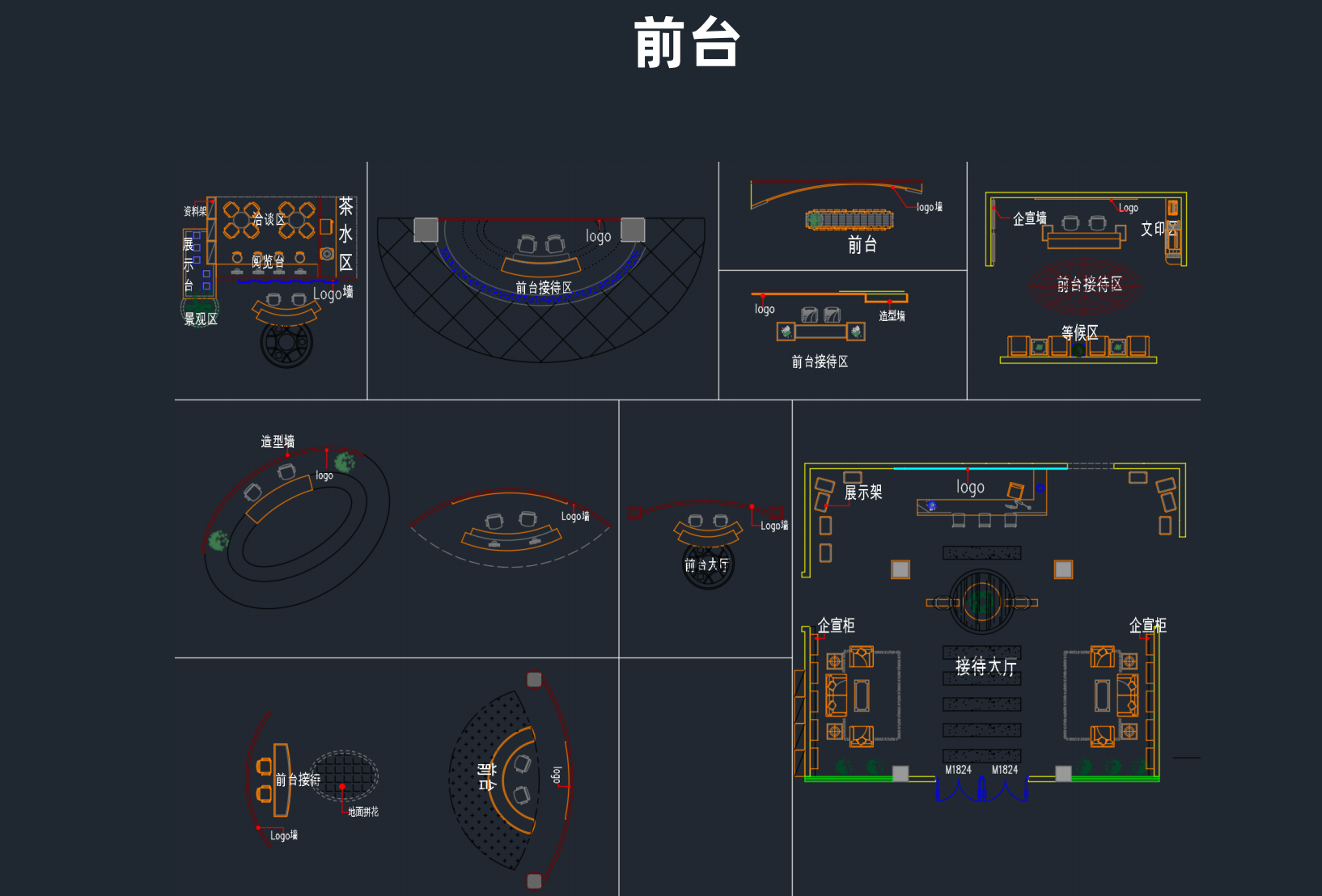

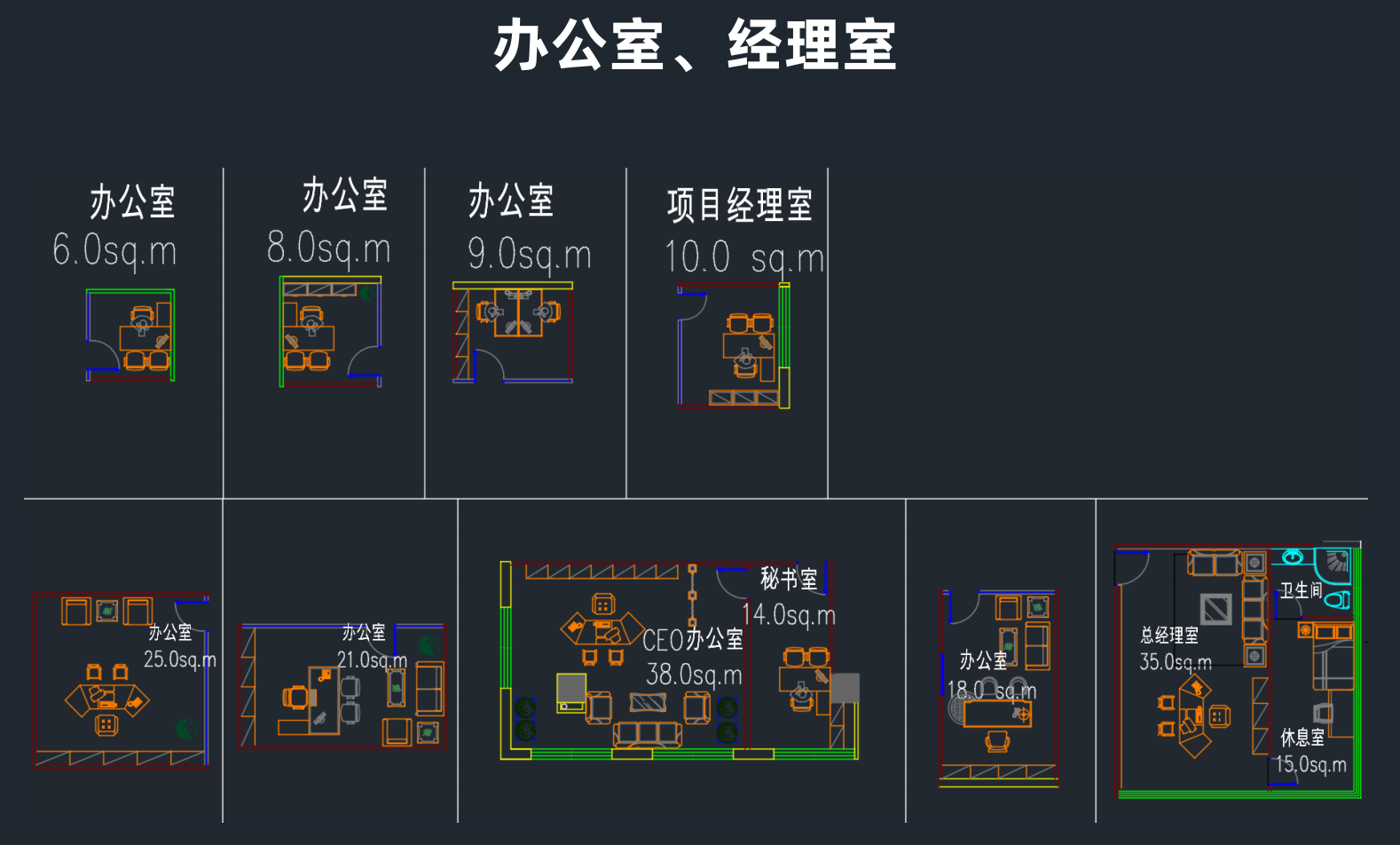

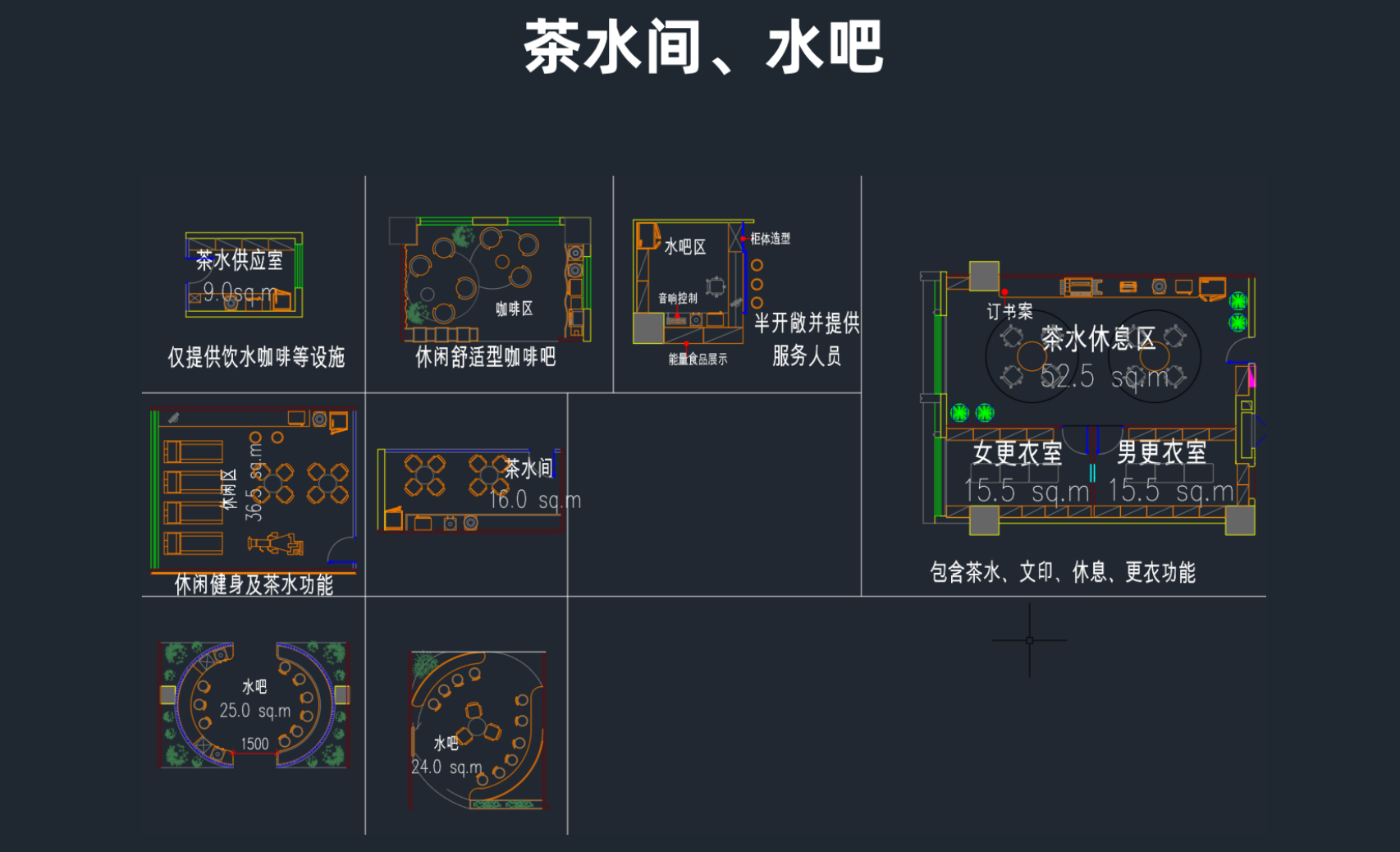

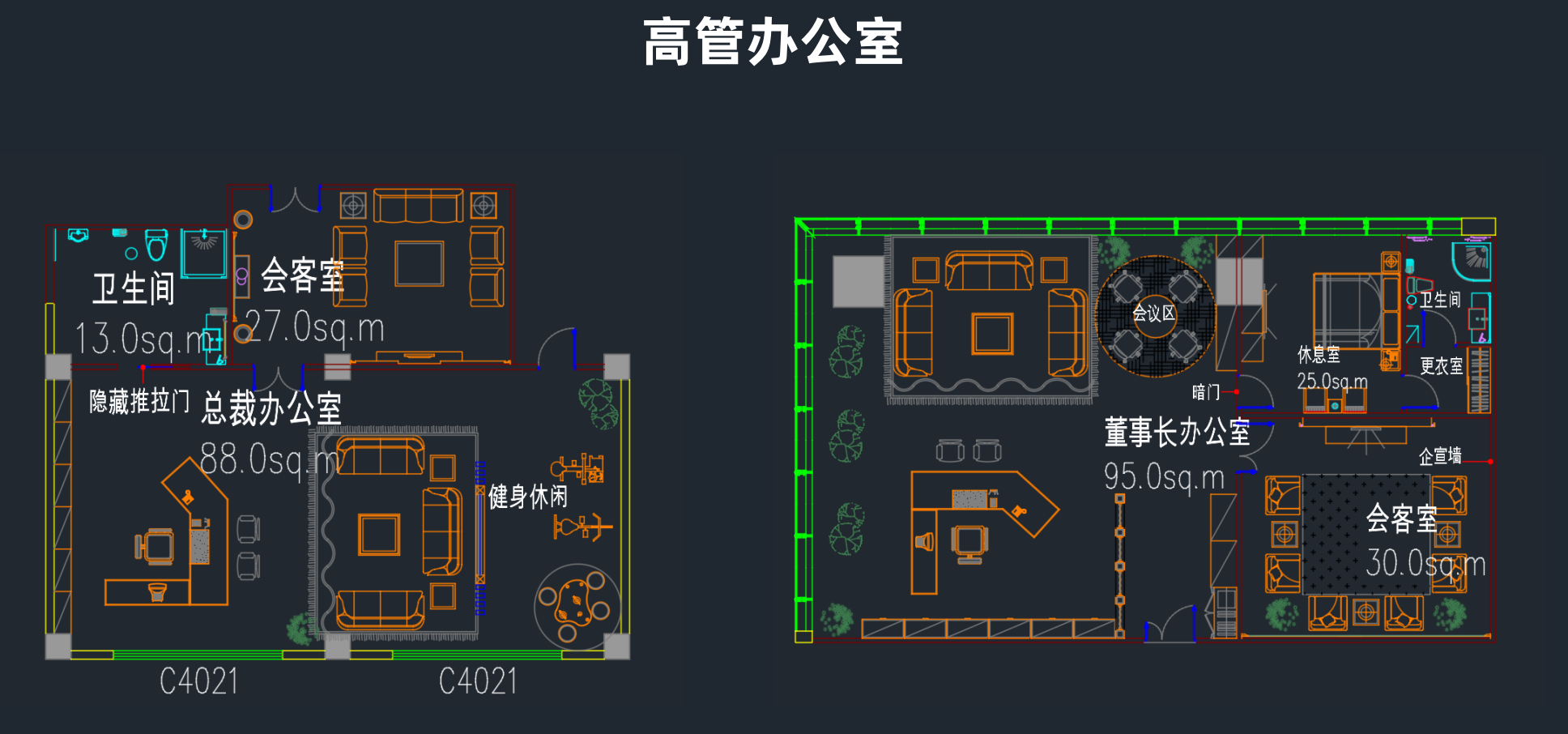

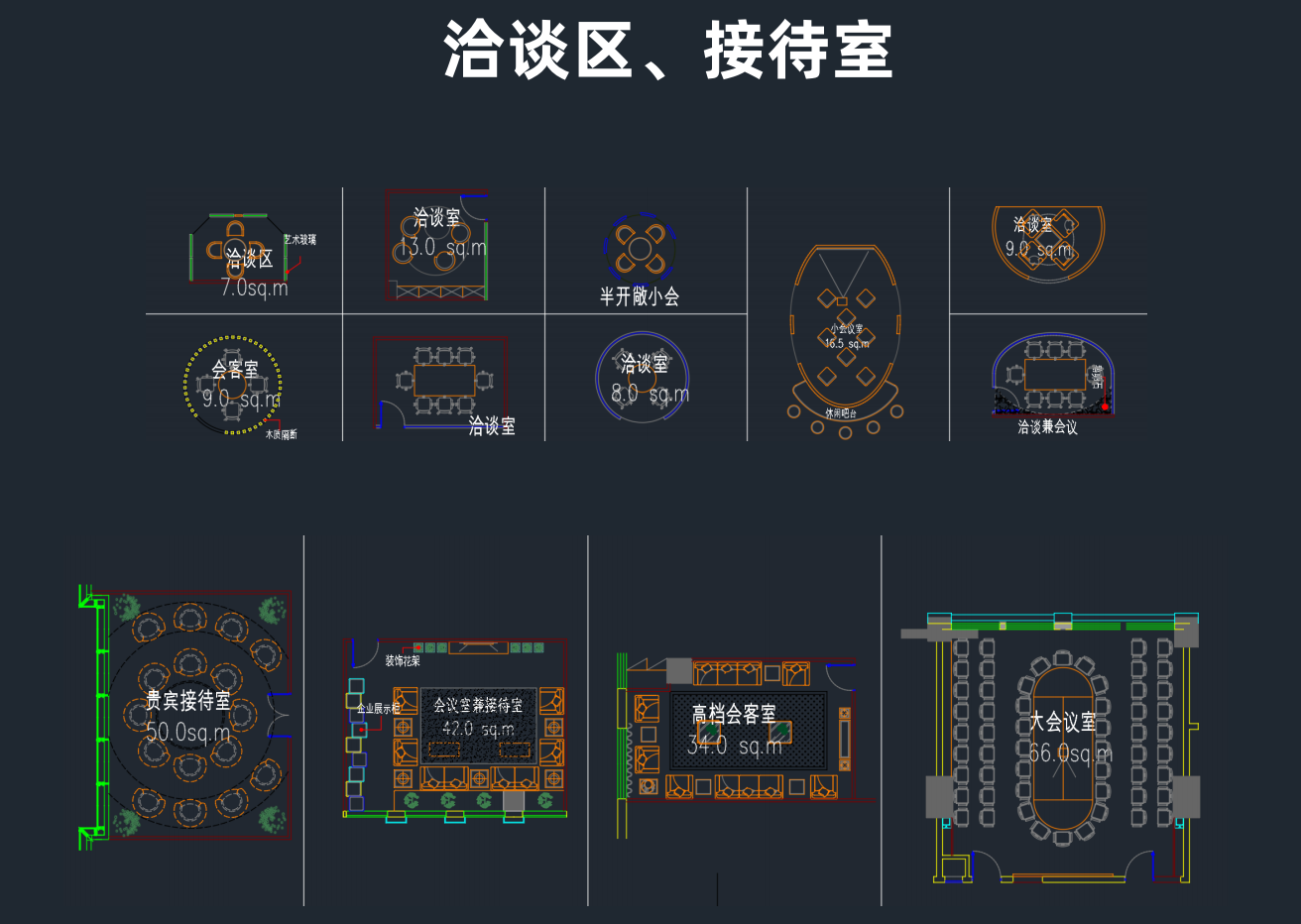

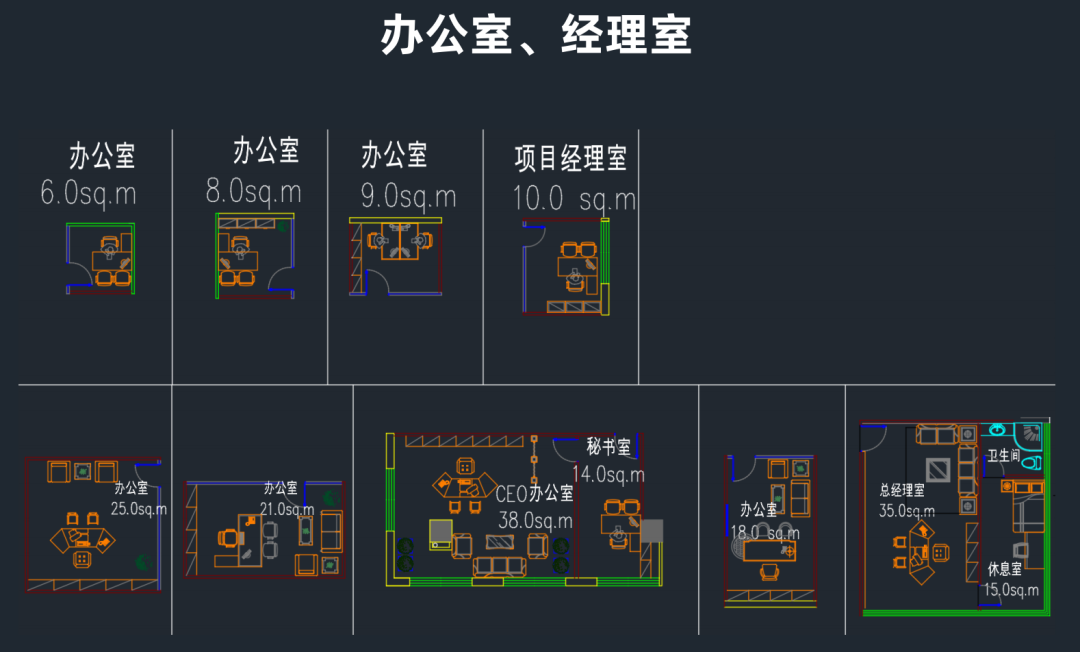

常见区域参考
Common Regional References
【Part 05.】
左右滑动查看更多

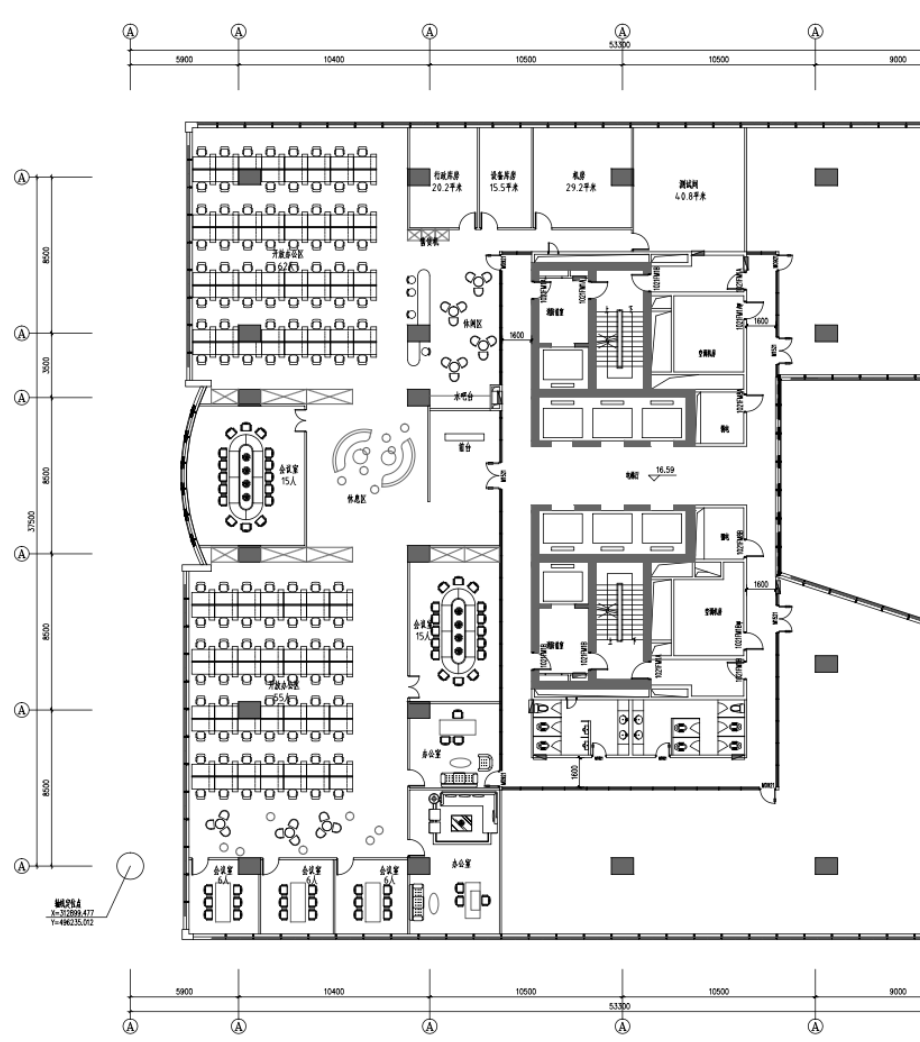

行业平面特点示例
Example of Industry Plane Characteristics
【Part 06.】
互联网科技
开放性与灵活性：采用开放式办公空间，减少固定隔断，通过低隔断或岛式布局划分专注区、共享工位区、协作区和休闲区，便于员工根据任务需求自由切换工作位置；空间设计注重动静分区，设置专门的休息区、娱乐区和茶水间，营造轻松的社交氛围，同时通过声学解决方案（如隔音帷幕、白噪音系统）减少噪音干扰。
个性化与美学平衡：色彩搭配以中性色为主，营造通透感，同时加入活力橙、黄等色彩激发创造力，软装遵循“少而精”原则，提升空间美学格调。通过几何造型、光影设计和品牌元素的融入，展现企业个性与文化内涵。
金融
功能分区明确：通常分为前台接待区、办公区、会议室、贵宾接待室、茶水间等功能区域，各区域布局合理，兼顾效率与隐私需求。
兼顾舒适与高效：设置休息区、健身区、母婴室等配套设施，关注员工身心健康。办公家具采用人体工学设计，提高工作效率。
专业服务
功能分区明确：前台接待区：通常位于入口处，设计简洁大方，兼具展示品牌形象与接待客户的功能；等候区：与前台相邻，提供舒适的座椅和绿植，营造安静、舒适的等待环境；开放式办公区：采用低隔断或开放式布局，促进员工之间的沟通与协作，同时配备充足的自然采光和绿植，提升工作舒适度；独立办公室：为合伙人设置，强调隐私性和专业性，通常位于空间深处或窗边，便于接待客户；会议室：根据规模和需求设置不同大小的会议室，配备智能设备和舒适的座椅，满足会议、谈判等需求；档案室/资料库：用于存放文件等资料，需具备良好的保密性和存储条件。
